CI/CD 구축을 위한 단계

  0. ECS fargate 생성 (Cluster, Service, task-definition, task)

1-1. Bitbucket에 코드 업로드 (git)

1-2. Bitbucket <-> slack 연동 (PR 알람 노티를 위함)

2-1. Bitbucket <-> AWS API Gateway 연동 with Webhook

2-2. API gateway -> Lambda 호출

3. Lambda -> S3로 패키지 업로드

4. AWS Codepipeline: S3 -> Codebuild + ECR 연동

5. Codebuild -> Deploy(ECS fargate)

6. ECS <-> LB(ALB) 연동하여 동작 테스트

다 왔다. 이제 마지막 단계인 Deploy 단계이다.

이전 포스팅 (4. Codebuild + ECR 연동)에서 빌드 스테이지까진 만들어 두었으므로, 이번엔 배포 스테이지를 만들어 본다 :)

이전 포스팅에서 만들어 두었던 코드 파이프라인을 편집해서 Deploy 작업 그룹을 추가한다.

작업공급자는, Codedeploy가 아닌 Amazon ECS를 사용한다.

왜냐면, ECS의 fargate에 배포를 할 거고, container를 관리해주는 서비스 자체가 ECS이므로.

그래서, Deploy의 입력 아티팩트는, Build에서 저장했던 imagedefinitions.json이 되므로 BuildArtifact로 설정한다.

그리고 클러스터 및 서비스는 이 포스팅 0편에서 다뤘던, ECS의 클러스터/서비스를 선택한다.

이미지 정의 파일은 codebuild에서 buildspec.yml으로 언급한 imagedefinitions.json으로 설정한다.

그럼 codepipeline 작업은 다 끝났다.

이제 소스코드가 정말 pr merge 되었을 때 cicd pipeline이 동작하는지 테스트를 해보자.

1. bitbucket에서 PR Merge를 호출한다.

2. slack으로 PR merge에 대한 webhook이 수신된다.

3. API gateway -> Lambda -> S3에 source 코드가 업로드 되고, Build가 진행된다.

4. Codebuild가 완료된다.

5. Deploy가 진행된다.

ECS 컨테이너로 와 보면, 기존엔 컨테이너가 1개 였는데 2개가 되었다가, 다시 1개가 된다.

해당 ECS의 서비스에서 이벤트를 봐보면,  새로운 task가 실행된 것이다.

(08:38:35, service Jane-service2 has started 1 tasks task d0~~)

롤링 업데이트를 포스팅 0번에서 설정했기 때문에,

새로운 컨테이너가 띄워지고 새 컨테이너가 정상 기동되면 이전 컨테이너가 종료된다.

그렇게 Deploy까지 완료되고, slack에서 aws chatbot을 통해 결과까지 받아보았다.

이 결과에 대한 리포트는, 코드 파이프라인의 '알림 규칙 생성'에서 만들 수 있다.

Succeeded와 Failed만 선택해야 알람이 깔끔하게 온다.

started까지 선택하면, 절차마다 started 라는 알람이 한 번 더 오기 때문에

그냥 결과에 대해서만(succeeded, failed) 설정하는 게 깔끔하다.

여기까지 ci/cd Pipeline 구축 완료!

CI/CD 구축을 위한 단계

  0. ECS fargate 생성 (Cluster, Service, task-definition, task)

1-1. Bitbucket에 코드 업로드 (git)

1-2. Bitbucket <-> slack 연동 (PR 알람 노티를 위함)

2. Bitbucket <-> AWS API Gateway 연동 with Webhook

3. API gateway -> Lambda 호출

4. Lambda -> S3로 패키지 업로드

5. AWS Codepipeline: S3 -> Codebuild + ECR 연동

6. Codebuild -> Deploy(ECS fargate)

7. ECS <-> LB(ALB) 연동하여 동작 테스트

CI/CD 구축을 위한 첫 번째 절차는, 일단 코드를 배포하기 위한 타겟, 즉 컨테이너를 생성하는 것이다.

이 컨테이너를 관리해주는 게 ECS(Elastic Container Service)인데, ECS 앱을 통해 컨테이너를 생성한다.

컨테이너를 생성하기 위해서는,

1) 클러스터 생성

2) 작업 정의(Task-definition) 생성

3) 서비스(Service) 생성이 필요하다.

1) 클러스터 생성

EC2가 아닌 Fargate를 생성할 예정이므로, 네트워킹 전용을 고른다.

나중에 태그 값으로 생성 리소스들을 확인해보기 위해 태그도 붙인다.

벌써 클러스터 생성이 완료되었다. 클러스터 생성은 큰 어려움이 없다.

2) 작업 정의(Task-definition) 생성

이제는 이 클러스터 내 컨테이너가 어떤 이미지를 쓰고, 자원들은 얼마나 쓸 것인지 정의하는

작업 정의(Task-Definition)을 생성해야 한다. 왼쪽 메뉴에서 '작업 정의'를 클릭한다.

역시 Fargate를 생성할 예정이므로 Fargate를 선택한다.

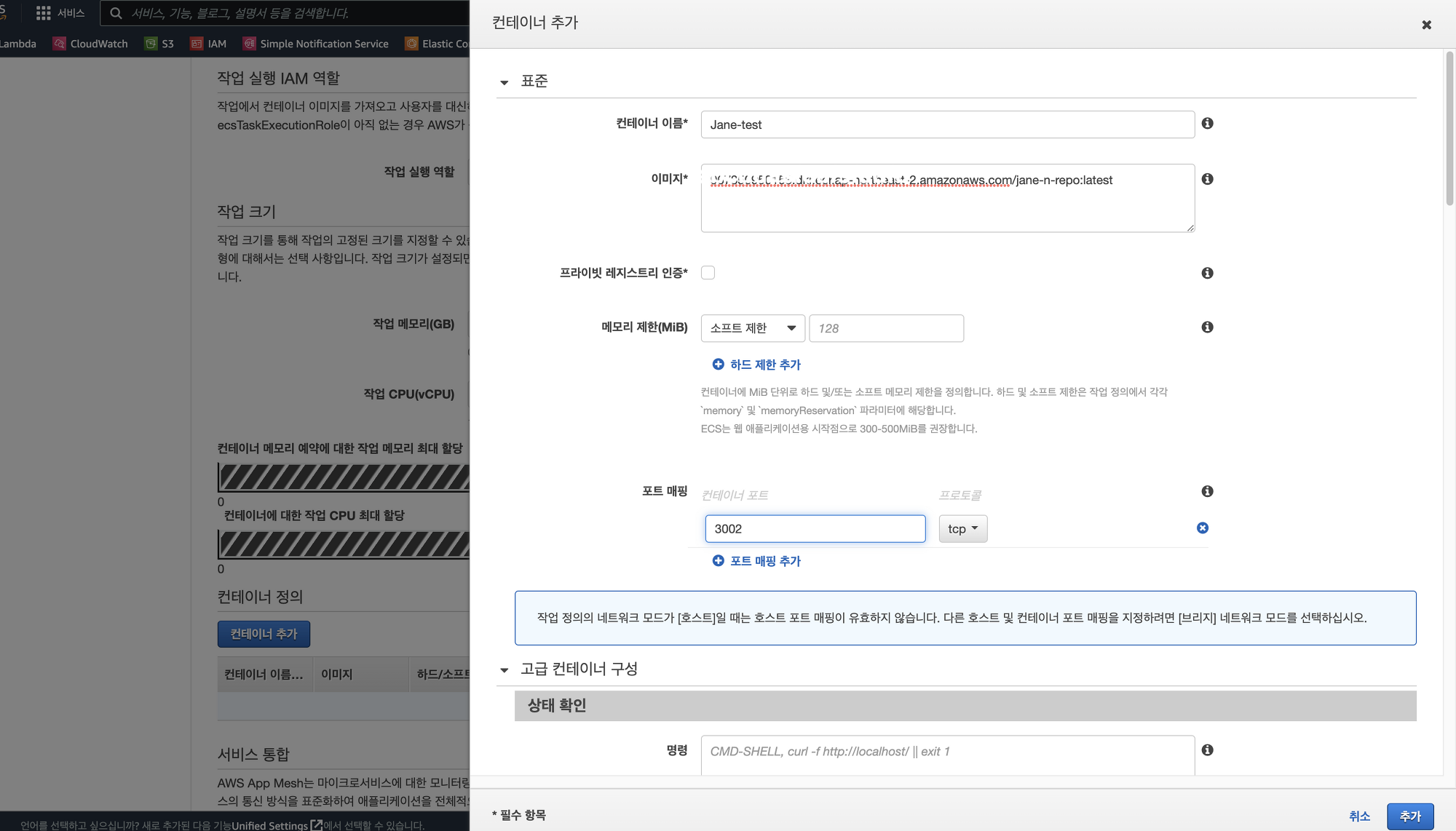

이름, IAM, 컨테이너 정의를 수행한다.

(이미지를 불러오려면 미리 ECR에 이미지를 push 해놨어야 한다.)

앞으로 이 작업 정의를 사용하는 컨테이너는 위 이미지의 태그값을 사용한다. (그러니 신중하게 하자... 변경하려면 다시 생성해야 한다)

그리고 작업정의를 이어서 진행한다.

가벼운 코드이므로 작업 크기는 작게 잡았다.

작업 정의도 완료되었다.

3) 서비스(Service) 생성

다음은 서비스 생성이다.

서비스란 클러스터의 앞단에서 이 클러스터 내 컨테이너를 몇 개 띄울 것인지, scaling은 어떻게 할 것인지(optional),

로드밸런싱 등의 설정을 하는 곳이다.

역시 FARGATE로 시작할 예정이므로 FARGATE로 설정하고, 작업 정의는 2)에서 정의했던 정의를 들고온다.

클러스터는 1)에서 정의한 클러스터를 들고온다.

그리고 패키지가 업데이트될 때마다 롤링업데이트를 진행할 예정으로, 롤링 업데이트를 설정하고

(롤링 업데이트: 패키지 배포시마다 컨테이너 전체에 업데이트를 한 번에 진행하는 게 아니라, 컨테이너를 하나씩 업데이트해서 서비스 중단이 없게끔 하는 업데이트 방식)

로드 밸런싱을 설정한다.

로드 밸런서는 당장은 설정하지 않아도 문제없으나, 결국엔 패키지가 제대로 배포되었는지 확인을 위해(curl을 통해 확인)

LB까지 설정을 진행한다.

여기서 로드 밸런싱할 컨테이너는 2)에서 만든 작업정의의 컨테이너이므로 Jane-test:3002가 맵핑되어 있다.

이제 로드밸런서에 80포트를 통해 3002번 포트에게 req가 오면, 그걸 Jane-target-grp3이라는 대상으로 보낸다.

사실 :3002를 direct로 사용한다기 보다는, 보통 path를 통해 curl 확인을 하므로 코드에서 설정한 http 경로를 입력한다.

예를들어, 나는 코드에서 아래와 같이 /jane_으로 get을 했을 경우 이렇게 프린트 하라고 정의했기 때문에, 경로를 /jane_으로 입력해준다.

(평가순서는, :80을 사용하는 다른 서비스도 많기 때문에 /path로 분기를 하는데, 어떤 path를 먼저 볼 것인지 하는 우선순위이다.)

이렇게 다 설정을 하면, 서비스도 생성이 완료되었다.

그리고 서비스에 따라 작업(컨테이너)이 생성되었다.

끝!
